5-осевой обрабатывающий центр Satellite XL / EMMEGI

SATELLITE-XL – обрабатывающий центр с ЧПУ с управлением по 5 осям для рабочего органа, предназначенный для сверления, фрезерования, подрезания и нарезания резьбы в профилях из алюминия, ПВХ, легких сплавов и стали.

Программирование центра:

Программирование осуществляется быстро и легко благодаря специальному пакету программного обеспечения, разработанному фирмой Emmegi. Это программное обеспечение, работающее в среде Windows-2000, является одной из наиболее важных особенностей нашего обрабатывающего центра, позволяя оператору программировать обработку простым и интуитивно понятным способом.

Благодаря программному обеспечению CAM PLUS любой профиль может быть обработан в произвольной плоскости, пересекающей полусферу над профилем. Обработка под произвольным углом может быть применена и к торцу профиля.

С дополнительной функцией RTCP (Вращение центральной точки инструмента) становится возможным одновременное интерполирование по 5 осям и выполнение любых типов обработок в пространстве, не привязанном к сечению профиля. Таким образом можно обрабатывать изогнутые профили или профили с переменным сечением.

Позиционирование профилей:

Автоматическое позиционирование зажимов
ручная загрузка профилей
Закрепление профилей пневмозажимами
Ручная выгрузка обработанных профилей
Рабочая зона во время обработки защищена световым барьером

Возможность перемещения пневмоприжимов во время обработки становится очень полезной когда, например, большое количество обработок размещено на маленьком расстоянии между собой. В этой ситуации обрабатывающий центр выполняет часть операций, затем перемещает мешающие прижимы и выполняет оставшиеся обработки без прерывания рабочего цикла для вмешательства оператора. Отсутствие необходимости вынимать и перекладывать профиль увеличивает время непрерывной работы центра и повышает точность выполнения обработок.

Возможные диапазоны обработки профилей:

Макс. размеры профиля, обрабатываемого по одной поверхности при длине инструмента 80 мм (Д. х Ш. х В.): 6890 х 760 х 390 мм
Макс. размеры профиля, обрабатываемого по трем поверхностям при длине инструмента 80 мм (Д. х Ш. х В.): 6890 х 400 х 390 мм
Макс. размеры профиля, обрабатываемого по пяти поверхностям при длине инструмента 80 мм (Д. х Ш. х В.): 6260 х 400 х 390 мм

Перемещение по осям:

По оси Х (продольная ось): 6650 мм
По оси Y (поперечная ось): 800 мм
По оси Z (вертикальная ось): 500 мм
По оси В (перемещение из вертикали в горизонтальное положение): от 0° до 90°
По оси С (вращение по вертикальной оси): от 0° до 360°

Скорость позиционирования по осям:

X: 58 м/мин.;
Y, Z: 30 м/мин.;
B, C: 10 000 градусов/мин.

Высокочастотный шпиндель:

Мощность: до 10 кВт в режиме S1
Частота вращения: 0÷20000 об/мин.
Конус для крепления инструмента: HSK 40E
Охлаждение двигателя жидкостью с внешним теплообменником

Распределение рабочих зон (по оси Х):

1 рабочая зона для обработки одной заготовки по всей длине оси
2 рабочих зоны задаваемой длины для работы с двумя заготовками различной длины и сечения

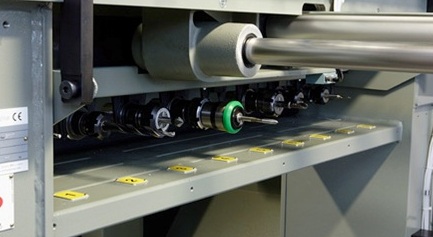

Устройство магазина инструментов:

9 инструментов (макс. размер инструмента: Ø = 50 мм, длина = 195 мм);
1 специальный инструмент (макс. размер инструмента: Ø = 300 мм, длина = 150 mm), например режущий диск;

Состав обрабатывающего центра “SATELLITE”:

Цельная термообработанная стальная станина, изготовленная методом электросварки, длина которой обеспечивает перемещение 6650 мм по оси Х;
4 стандартных пневмоприжима, автоматически позиционируемые ЧПУ (опционально возможно поставить дополнительные прижимы – до 8 шт).

Обрабатывающий узел:

портальная конструкция обрабатывающего узла;
высокочастотный шпиндель с жидкостным охлаждением;
устройство автоматической смены инструментов;
система смазки инструмента LUBRICA;
защитное ограждение рабочей зоны новой конструкции вокруг портала, в комплекте с дверьми доступа к рабочей зоне;

Система управления обрабатывающим центром:

Промышленный компьютер PENTIUM 1000 МГц со следующими характеристиками:
жидкокристаллический цветной монитор 15” типа TFT,
закрытая клавиатура,
оперативная память 256 МБ,
2 порта с последовательным выводом данных RS232,
жесткий диск емкостью 10 ГБ,
дисковод для дискет 3.5” 1,44 МБ,
привод компакт-дисков с сетевой картой RJ45.
Электрошкаф;
Шкаф управления пневмосистемой;

Защитное ограждение центра:

фотобарьер спереди обеспечивающий безопасную работу центра. Цикл автоматически прерывается при попытке подойти близко к работающему портальному узлу.
защитное металлическое ограждение с 3 сторон центра

Satellite XL from Emmegi on Vimeo.

Модель	5-осевой обрабатывающий центр Satellite XL
Производитель	/ EMMEGI
Цена	уточняйте по телефону либо по e-mail
