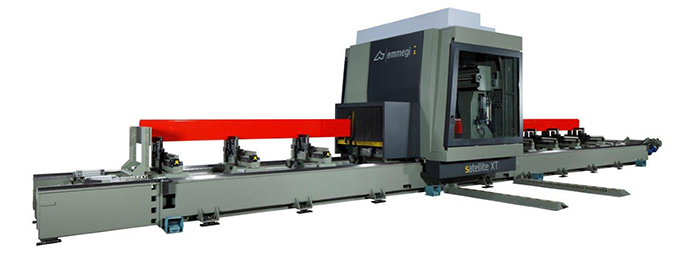

5-осевой обрабатывающий центр портального типа Satellite XT / EMMEGI

Автоматический 5-осевой обрабатывающий центр портального типа, предназначен для выполнения работ по фрезерованию сверлению, нарезанию резьбы и раскрою профиля и заготовок крупных размеров из алюминия, ПВХ, сплавов лёгких металлов и стали. Подвижный портал перемещается по высокоточной зубчатой рейке. Электрический шпиндель повышенной мощности (15 кВт в S1) с креплением патрона HSK-63F позволяет быстро и качественно выполнять высококачественные операции по обработке профилей.
Инструментальный магазин на 16 мест, расположен в подвижном портале, опционально может быть расширен до 32 мест, также он может быть оснашен специальным рукавом, который значительно сокращает время на смену инструмента. Пильный диск диаметром 500мм. Станок может осушествлять производство в маятниковом режиме, при котором, время простоя снижается до минимума, ввиду загрузки и выгрузки заготовок независимо от процесса их обработки. Кроме того, в двух рабочих зонах могут паралельно загружаться и обрабатываться заготовки различных размеров. Изоляция кабины защищает не только обслуживающий персонал, но и снижает уровень шумового воздействия.

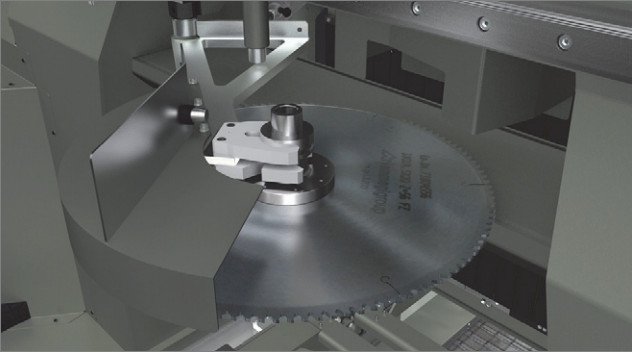

Пильный диск

Пильный диск размером 500 мм, расположен в специальном магазине. Стандарт крепления патрона HSK-63F поддерживает работу в 5 осях. С помощью специального ПО выполняет резку и отвод цельного необработанного профиля. В инструментальном магазине может находится дисковая фреза диаметром 180 мм, которая позволяет, с максимальной скоростью, безопасностью и точностью выполнять сложное торцевание и раскрой.

Резка и разделение (опционально)

Дополнительная опция «разрез и разделение» позволяет обрабатывать несколько заготовок в одной зоне обработки, а затем разделять их, избегая необходимости отдельной обработки уже нарезанных заранее профилей. Расширенные возможности режущего блока позволяют делать заготовки из широких профилей, тем самым, исключается предыдущая фаза - нарезка профиля на пиле. В этом случае, станок может быть оснащен устройством для печати этикеток со штрих кодом для отслеживания профилей в последующих фазах обработки.

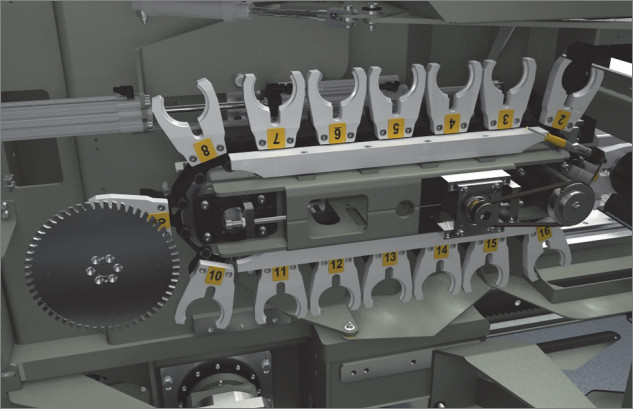

Магазин инструментов

Инструментальный магазин, вместительный и быстрый, установлен непосредственно в портале станка; его боковое положение со специальным отсеком гарантирует максимальную защиту инструментов и держателей от стружек и случайных ударов. Стандартный магазин вмещает до 16 инструментов. Чтобы сократить время на смену можно установить дополнительный магазин (опция), оснащенный обменным кронштейном, который снижает время смены инструмента. Доступен также магазин на 32 инструмента.

Прижимы

Прижимной механизм обеспечивает правильную и надежную фиксацию профилей больших размеров из алюминия, ПВХ, стали и сплавов легких металлов. Каждый прижим перемещается по линейным направляющим по рабочей плоскости станка. Позиционирование в двух статических зонах управляется автоматически. Модели с динамической работой в двух зонах оснащены системой передвижения с центральным мотором, которая обеспечивает независимость движений зажимных устройств. Контрупоры устанавливаются быстро и точно для различных специальных профилей. Опциально предусмотрена версия прижима с двойным зажимным устройством, для одновременной параллельной обработки 2 профилей.

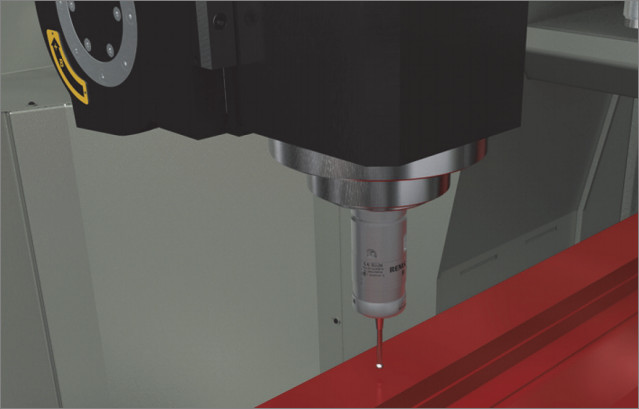

Измеритель высоты профиля (опционально)

Станок может быть оснащен электронным устройством, которое автоматически корректирует фактические отклонения длины, ширины и высоты профиля. Таким образом, автоматические обработки не подвергаются влиянию отклонения между заданными и фактическими размерами обрабатываемой детали. Это устройство с точностью выполняет замер необработанной детали в нескольких местах, и выполняет корректировку обработки по длине. Также данное устройство очень полезно в случае, когда профиль деформирован или перекошен.

Emmegi Satellite XT from Emmegi on Vimeo.

Модель	5-осевой обрабатывающий центр портального типа Satellite XT
Производитель	/ EMMEGI
Максимальная мощность в S1 (кВт)	14
Максимальная скорость (об/мин)	24 000
Инструментальный конус	HSK-63F
Поворотный магазин инструмента	16 позиций
Магазин, предназначенный для пильного диска, мм	Ø 500
Максимальный размер инструмента, мм	Ø = 80, L = 300
Статический маятниковый режим	+
Работа в динамическом маятниковом режиме	+
Электронная система переноса	+
Обработка нижней стороны профиля	+
Набор для подключения к сети Wi-Fi	+
Цветной графический дисплей	lcd-tft на 15”, тачскрин
Програмное обеспечение	Microsoft® windows® 8, bidiCAM, DRILL
