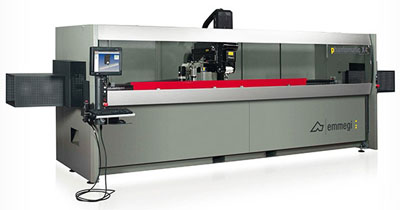

4-осевой обрабатывающий центр Phantomatic X4 / EMMEGI
4 осевой автоматический обрабатывающий центр, предназначенный для обработок профилей и заготовок из алюминия, ПВХ, сплавов лёгких металлов и стали до 2 мм. Оборудован инструментальным магазином на 8 мест, может включать 2 угловые обрабатывающие головы, дисковую фрезу, для обработки 5 поверхностей заготовки. Предназначен для профилей до 4 м. Четвёртая ось позволяет автоматически управлять электрическим шпинделем в диапазоне от 0° до 180°, для обработки всего контура профиля.
Также оснащен выдвижным рабочим столом, облегчающим загрузку/выгрузку заготовок и, существенно, увеличивающий рабочий диапазон.
Прижимы:
В зависимости от размера заготовки и выполняемой работы, с высокой точностью определяется позиционирование каждого прижима. Автоматическое позиционирование включает захват и смещение прижимов с помощью каретки. Операция выполняется с максимальной скоростью и точностью, что снижает простои и опасность аварий. Также это позволяет обслуживать станок неопытным и неквалифицированным оператором.
Электрический шпиндель:
7 кВт электрошпиндель с высоким крутящим моментом, предназначен для выполнения сложных обработок. Безступенчатое движение электрошпинделя вдоль оси A позволяет выполнить вращение от 0° до 180°, и обработку профилей с 3 сторон без ручного перехвата. Благодаря системе смазки шпиндель может работать как с алюминием так и с сталью. Двойной бак смазки позволяет использовать минимальное количество смазочного масла или смазочного тумана с эмульсией.
Магазин инструментов:
Инструментальный магазин встроен в шпиндель и расположен под ним, он перемещается вместе со шпинделем Это позволяет существенно снизить время смены инструмента. Данная функция особенно полезна для операций обработки передних и задних частей профиля, исключая передвижения к инструментальному магазину. Инструментальный магазин вмещает до 8 инструментов. С помощью датчика контролируется правильное положение инструментов в магазине.
Управление:
Благодаря выносному пульту оператор может наблюдать вблизи за рабочим процессом и одновременно за монитором из любого положения, так как монитор вращается вертикально и горизонтально. Сенсорный 15" экран, оборудован USB портами, для удобной передачи информации, кроме панели управления имеется мышка и клавиатура. Есть возможность подключения к устройству считывания штрих-кодов и дистанционному пульту.

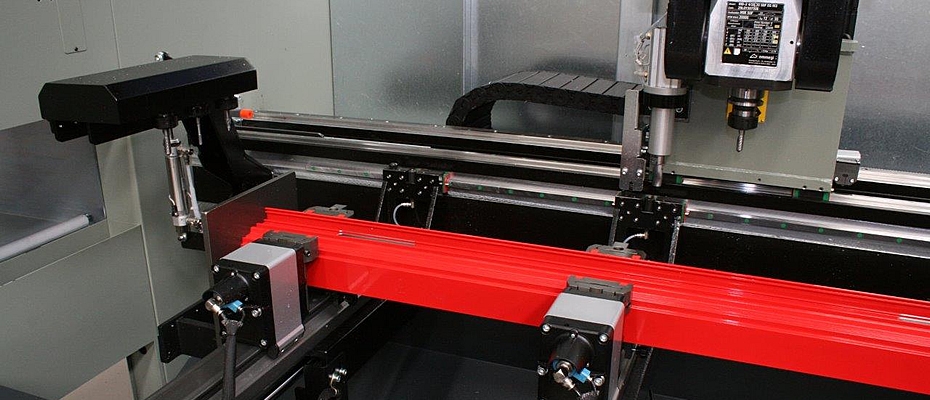

Пневматические контрупоры:
В станке предусмотрены упоры, служащие для идентификации размеров обработок; один из них расположен слева (стандарт), а другой – справа (опция). Выдвижные автоматические упоры приводятся в движение пневматическим цилиндром. Во время обработки поверхностей упоры уходят вниз чтобы не препятствовать шпинделю. Преимущество двух упоров, в возможности загрузки нескольких профилей, для обработки в маятниковом режиме одновременно нескольких деталей.
Модель | 4-осевой обрабатывающий центр Phantomatic X4 |
---|
Производитель | / EMMEGI |
Максимально допустимая мощность при S1 (кВт) | 7 |
Максимальные обороты (об/мин) | 16 500 |
Стандарт крепления инструментов | HSK-50F |
Максимальное количество инструментов в магазине | 8 |
Количество угловых элементов, устанавливаемых в магазин | 1 |
Макс. размер дисковой фрезы, в магазине (мм) | Ø = 180 |
Режим обработки нескольких заготовок | + |
Стандартное количество зажимов | 4 |
Максимальное количество зажимов | 6 |
Автоматическое позиционирование зажимов оси Х | + |
