3-осевой обрабатывающий центр Phantomatic T3 A / EMMEGI

Phantomatic T3 A – это 3-осевой обрабатывающий центр с ЧПУ, предназначенный для сверления, фрезерования и нарезания резьбы до размера М8 (опционально М10)(*) профилей из алюминия, ПВХ, легких сплавов и тонкостенной стали (до 3 мм). Благодаря использованию угловых обрабатывающих головок и пильного диска центр может обрабатывать профиль по пяти сторонам. Кроме того, станок оснащён подвижным рабочим столом для облегчения загрузки/выгрузки профиля. Эта функция также позволяет значительно увеличить максимальные размеры обрабатываемого сечения.

Программирование центра:

Программирование обрабатывающего центра осуществляется при помощи пакета программного обеспечения, работающего в среде Windows®, которое обеспечивает быстрое программирование всех необходимых операций по обработке заготовки в графическом режиме. Таким образом, процесс перехода от стадии разработки до стадии выполнения занимает всего несколько минут.
Задача оператора намного упрощается благодаря простому и интуитивно понятному интерфейсу. В результате отпадает необходимость в высококвалифицированном персонале, при одновременном снижении производственного времени и затрат. Программное обеспечение полностью разработано фирмой Emmegi и включает программы CAM; Editor; Drill.
Основные функции, выполняемые программами, перечислены ниже:
Интеграция со специальным программным обеспечением (опцион):
Как опция, стандартное программное обеспечение может быть интегрировано со следующими программами: CAMPlus, Shape, Machine supervisor, Time-X.

Работа центра:

Phantomatic T3 A выполняет автоматически все операции, связанные с обработками. По завершении программирования центр автоматически позиционирует прижимы по оси Х. Таким образом прижимы всегда находятся в правильном положении, оператору остается только вручную загрузить заготовку, базируя ее в упор с пневмоприводом. После выполнения обработки прижимы открываются автоматически и оператор вручную выгружает обработанные профили.

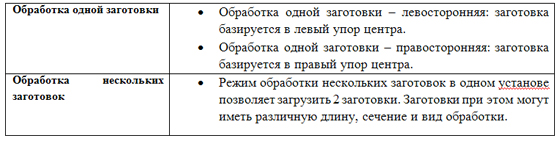

Центр имеет возможность производить обработку в следующих рабочих режимах:

Обрабатываемые поверхности:

Каждый профиль можно обрабатывать под углами 0°-90°-180° (передняя, верхняя и задняя поверхности). Кроме того, при помощи дисковой фрезы можно обрабатывать торцы профиля.


Все значения рассчитаны исходя из общей длины вертикального инструмента 186 мм (длина оправки 116 мм + вылет режущего инструмента из патрона на 70 мм) и вылета инструмента из патрона угловой обрабатывающей головки 48 мм.

ОПИСАНИЕ ЦЕНТРА:

Модуль управления обрабатывающим центром:

Новая версия модуля управления с консольным расположением позволяет оператору видеть монитор с любой позиции благодаря возможности повернуть и наклонить его под требуемым углом. 15” сенсорный экран может использоваться для указания места обработок наравне с мышкой и клавиатурой. Также для удобства пользования создана возможность работать мышкой как правой, так и левой рукой. Легкодоступный USB-разъём на передней панели позволяет отказаться от использования дискет и компакт-дисков для переноса данных.

Станина и подвижный обрабатывающий узел консольного типа:

Термообработанная стальная конструкция, изготовленная методом электросварки, обеспечивает максимальную жесткость и устойчивость при работе центра.

Перемещение по осям:

• По оси Х (продольная ось): 4300 мм
• По оси Y (поперечная ось): 270 мм
• По оси Z (вертикальная ось): 300 мм

Скорость (ускорение) позиционирования по осям:

• X: 56 м/мин. (4,6 м/сек2);
• Y: 22 м/мин. (1,8 м/сек2);
• Z: 22 м/мин. (1,8 м/сек2);

Прижимы и автоматическое позиционирование прижимов:

• 4 пневматических прижима входят в стандартный объем поставки
• Положение каждого прижима рассчитывается ЧПУ, прижим автоматически позиционируется с помощью устройства на обрабатывающем узле
• Опционально количество прижимов может быть увеличено до макс. 6 (см. Перечень опций).

Позиционирование профилей:

• Phantomatic T3 A оснащен 2 откидными упорами с пневмоприводом.
• Загрузка и выгрузка профилей осуществляется вручную

Характеристики электрошпинделя:

П• Макс. мощность в режиме S1 (100% времени работы): 5,5 кВт
• Макс. мощность в режиме S1 (100% времени работы): 7,5 кВт (опция)
• Частота вращения регулируемая: от 500 до 18000 об/мин.
• Конус инструментальной оправки: HSK 63F
• Воздушное охлаждение электродвигателя с принудительным обдувом
• Чистота поверхности конуса шпинделя обеспечивается струей сжатого воздуха при смене инструмента

Магазин инструментов и устройство автоматической смены инструментов:

П
Центр оснащен магазином инструментов барабанного типа, установленным в левой части станка. Магазин имеет 4 гнезда (8 опционально) и может принимать следующие типы инструмента:
• 2 угловые обрабатывающие головки
• 1 Пильный диск ø180 мм
• Инструментальные оправки HSK 63F

Бесщёточный электродвигатель с датчиком положения обеспечивает скорость и точность работы магазина инструмента. Смена инструмента осуществляется автоматически при помощи ЧПУ. Вильчатые захваты инструмента изготовлены из износостойкого материала и выдерживают вес до 2 кг. Кроме того, каждое гнездо в магазине оснащено датчиком, определяющим правильность положения конуса инструментальной оправки. Для увеличения максимальной длины обработки магазин может быть выдвинут за пределы рабочей зоны через специальный люк в боковой стенке станка.

Смазка инструмента:

• Центр оснащен системой смазки и охлаждения инструмента масляным туманом LUBRICA, в комплекте с направленными соплами для обеспечения оптимальной смазки.

Защита оператора:

• Высокий уровень безопасности оператора обеспечивается полной изоляцией рабочей зоны. Защитный экран также существенно снижает уровень шума.

Технические данные:

• Общая установленная мощность: 8 (10) кВт
• Рабочее давление: 6-8 бар
• Расход сжатого воздуха: 95 л/мин.
• Общий вес: 1900 кг

Модель	3-осевой обрабатывающий центр Phantomatic T3 A
Производитель	/ EMMEGI
Цена	уточняйте по телефону либо по e-mail
