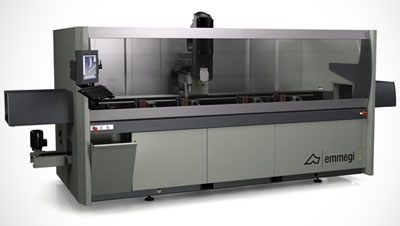

4 осевой обрабатывающий центр Phantomatic M4 / EMMEGI

Автоматический 4-осевой обрабатывающий центр, позволяющий шпинделю непрерывно вращаться в любом положении от 0 ° до 180 ° для обработки заготовки. Это как раз и является отличительной способностью модели M4 от M3. В остальном - их характеристики схожи. Предназначен для обработки профилей или заготовок из алюминия, ПВХ или сплавов.
Оснащен ручным инструментальным магазином на 9 мест, к которому можно добавить дополнительно два автоматических магазина, каждый на 4 места, устанавливаемые с 2 сторон кабины. Расположение профиля выполняется с помощью пневматического контрупора, находящегося слева, блокирование с помощью 4 пневмоприжимов, которые автоматически располагаются с помощью шпинделя.
Опционально может быть установлен второй пневматический упор с правой стороны, который позволяет выполнять обработку заготовок длина которых, в два раза превышает рабочий диапазон шпинделя. Также имеется выдвижной рабочий стол, облегчающий загрузку/выгрузку и увеличивающий обрабатываемый участок.

Прижимы:

Установленное на станке программное обеспечение в зависимости от длины заготовки и выполняемой обработки в состоянии с высокой точностью определить отметку позиционирования каждой группы зажимов. Автоматическое позиционирование позволяет зацеплять каждую группу зажимов и смещать ее с помощью движение каретки. Эта операция выполняется с максимальной скоростью и точностью, это помогает избежать задержек и опасности столкновений, а также позволяет работать на станке даже менее опытным операторам. Подвижный рабочий стол облегчает загрузку/выгрузку заготовок, а также существенно увеличивает обрабатываемый участок.

Электрошпиндель:

Электрошпиндель мощностью 4 кВт в режиме S1 может достигать скорости вращения 20 000 об/мин. Движение электрошпинделя вдоль оси A позволяет выполнить вращение от 0° до 180°, позволяя осуществлять обработку профилей с 3 сторон без смены положения. Он может использоваться для обработки профилей из алюминия, ПВХ и сплавов легких металлов и стали, а также экструдированных стальных профилей толщиной до 2 мм.

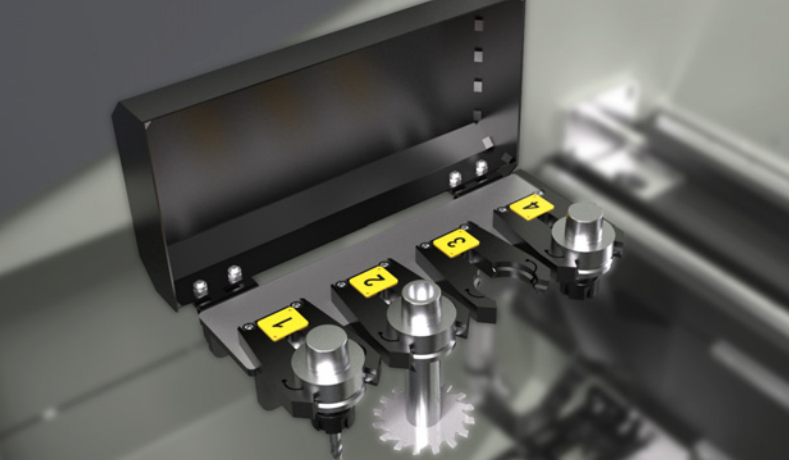

Автоматический инструментальный магазин (опционально):

В базовой версии станок оснащен двумя магазинами инструментов. Утапливаемый ручной магазин рассчитан на 9 инструментальных оправок. Он установлен на самом станке и обеспечивает удобство работы оператора. Внутри кабины, с левой стороны, находится автоматический магазин инструментов, на 4 инструментальных оправки; конфигурация инструментов осуществляется по усмотрению оператора. В качестве опции с правой стороны станка может быть установлен второй автоматический магазин инструментов, также с 4 оправками.

Интерфейс оператора:

Новая версия системы управления с выносным пультом позволяет оператору наблюдать за монитором из любого положения, так как он может поворачиваться по вертикальной и горизонтальной оси. Сенсорный экран размером 15" оборудован всеми необходимыми портами USB для связи с ПК и системы ЧПУ. Станок оснащен также мышью и клавиатурой; имеется также возможность подключения устройства считывания штрих-кодов. ИМЕЕТСЯ ТАКЖЕ передний порт USB для обмена данными.

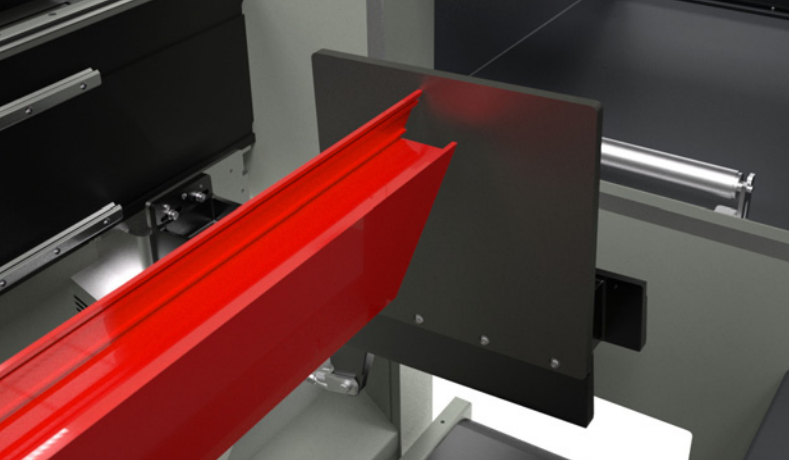

Упоры с пневматическим инструментом:

Станок оснащён прочными упорами, служащими для установки профилей, один из которых находится с левой стороны (в стандартной комплектации) и один - с правой стороны (опционально). Каждый упор, приводимый в действие пневмоцилиндром, является утапливаемым и автоматически выбирается установленным на станке ПЛ в зависимости от подлежащей выполнению операции обработки. Преимущество двух упоров заключается в возможности репозиционирования профиля или заготовки для обработки деталей большой длины.

Модель	4 осевой обрабатывающий центр Phantomatic M4
Производитель	/ EMMEGI
