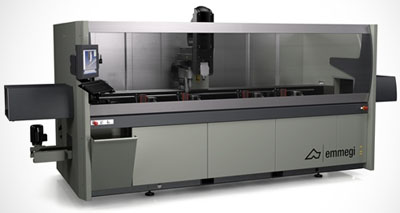

3-осевой обрабатывающий центр Phantomatic M3 / EMMEGI
Автоматический 3-осевой обрабатывающий центр с поворотным шпинделем в 3 фиксированных положения, выполняющий 3-х стороннюю обработку заготовки. Предназначен для обработки профилей или заготовок из алюминия, ПВХ или сплавов.
Оснащен ручным инструментальным магазином на 9 мест, к которому можно добавить дополнительно два автоматических магазина, каждый на 4 места, устанавливаемые с 2 сторон кабины. Расположение профиля выполняется с помощью пневматического контрупора, находящегося слева, блокирование с помощью 4 пневмоприжимов, которые автоматически располагаются с помощью шпинделя.
Опционально может быть установлен второй пневматический упор с правой стороны, который позволяет выполнять обработку заготовок длина которых, в два раза превышает рабочий диапазон шпинделя. Также имеется выдвижной рабочий стол, облегчающий загрузку/выгрузку и увеличивающий обрабатываемый участок.
Прижимы:
В зависимости от длины заготовки и выполняемой обработки, компьютер в состоянии с высокой точностью определить место расположения каждого прижима. Автоматическое позиционирование позволяет зацепить прижим и разместить его с помощью шпинделя. Данное действие выполняется с высокой скоростью и точностью, что помогает избежать простоев, опасности аварий и эксплуатировать станок даже менее опытным оператором. Выдвижной рабочий стол облегчает загрузку/выгрузку, а также увеличивает обрабатываемый участок.Электрошпиндель:

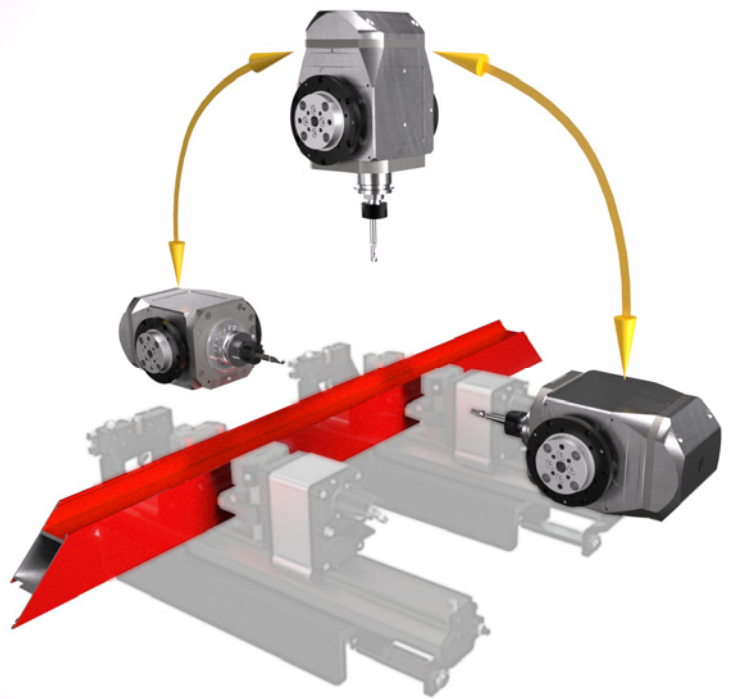

Электрошпиндель мощностью 4 кВт с 20 000 об/мин. Вращение электрошпинделя по оси A, в диапазоне от 0° до 180°, обеспечивает обработку профилей с 3 сторон без ручного перехвата. Вращение происходит в 3 фиксированных положения. Способен обрабатывать профили из алюминия, ПВХ, легких сплавов, а также сталь толщиной до 2 мм.Автоматический инструментальный магазин (опционально):
Стандартный инструментальный магазин может включать 9 инструментов. Магазин ручной, находится на станине в удобном месте со стороны оператора. Дополнительно станок может быть оснащен одним или двумя автоматическими магазинами с расположением на разных сторонах кабины. Каждый из них вместительностью до 4 инструментов в зависимости от потребности обработок.Управление:
Благодаря выносному пульту оператор может наблюдать вблизи за рабочим процессом и одновременно за монитором из любого положения, так как монитор вращается вертикально и горизонтально. Сенсорный 15" экран, оборудован USB портами, для удобной передачи информации, кроме панели управления имеется мышка и клавиатура. Есть возможность подключения к устройству считывания штрих-кодов и дистанционному пульту.Пневматические контрупоры:
В обрабатывающем центре предусмотрены упоры, служащие для идентификации размеров обработок; один из них расположен слева (стандарт), а другой – справа (опция). Выдвижные автоматические упоры приводятся в движение пневматическим цилиндром. Во время обработки поверхностей упоры уходят вниз чтобы не препятствовать шпинделю. Преимущество двух упоров, в возможности загрузки нескольких профилей, для обработки в маятниковом режиме одновременно нескольких деталей.| Модель | 3-осевой обрабатывающий центр Phantomatic M3 |
|---|---|
| Производитель | / EMMEGI |
| Максимально допустимая мощность в S1 (кВт) | 4 |
| Максимальная оскорость (об/мин) | 20 000 |
| Инструментальный конус | HSK-50F |
| Автоматическая установка патронов | + |
| Охлаждение жидкостью | + |
| Максимальное количество инструментов в ручном магазине | 9 |
| Автоматический инструментальный магазин на 4 места (левосторонний) | + |
| Автоматический инструментальный магазин на 4 места (правосторонний) | + |
| Макс. размер дисковой фрезы, установленной в магазин (мм) | 80 |
| Стандартное количество прижимов | 4 |
| Автоматическое позиционирование прижимов по оси Х | + |
| Кабина комплексной защиты рабочей области | + |
