4-осевой обрабатывающий центр Comet X6/X6HP (НОВИНКА 2020) / EMMEGI

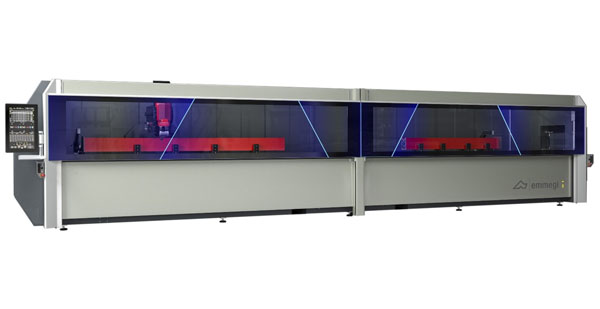

Обрабатывающий центр с ЧПУ и 4 управляемыми осями, предназначенный для обработок профилей и заготовок из алюминия, ПВХ, различных легких сплавов и стали до 2 мм.Станок может работать в режиме обработки одной детали или нескольких деталей с одной рабочей зоной для профилей длиной до 7 м.
Модель COMET X6 HP позволяет осуществлять обработку в маятниковом режиме, используя две независимые рабочие зоны с двумя дополнительными осями для позиционирования зажимов и контрольных упоров, обеспечивая работу в динамическом маятниковом режиме с одновременным позиционированием зажимов.
Все модели оборудованы инструментальным магазином на 10 мест, встроенным в каретку оси Х, который может включать угловой элемент, дисковую фрезу и осуществлять обработку заготовки с 5 сторон. Четвертая ось ЧПУ обеспечивает бесступенчатое вращение электрошпинделя в диапазоне от 0° до 180° для обработки всего контура профиля.
Кроме того, центр оснащен подвижным рабочим столом, который облегчает операции по загрузке/выгрузке изделий и значительно увеличивает обрабатываемый участок.

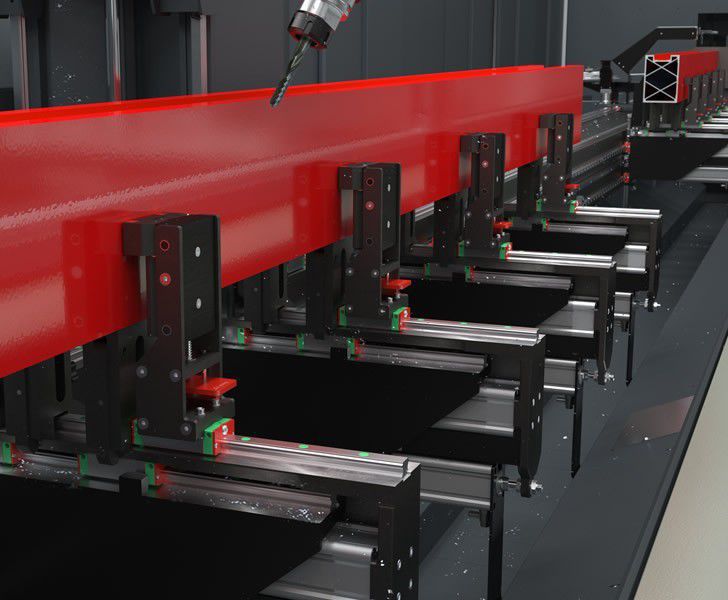

Устройство позиционирования зажимов
Позиционирование зажимов выполняется двумя осями под управлением ЧПУ, параллельными оси X, со встроенными контрольными упорами. Это решение позволяет расположить упоры по всей длине станка для обработки в режиме нескольких заготовок, по одной заготовке в каждой паре зажимов. Позиционирование зажимов осуществляется независимо от рабочего состояния оси X, обеспечивая обработку в динамичном маятниковом режиме с одновременным размещением зажимов.Электрический шпиндель

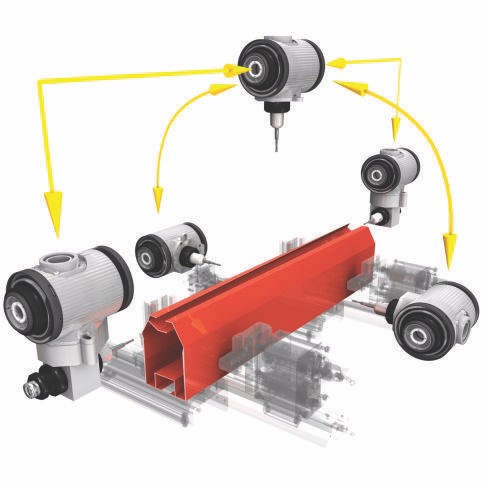

Электрошпиндель мощностью 7 кВт (режим S1) с высоким крутящим моментом предназначен для выполнения особо сложных работ. Перемещение электрошпинделя вдоль оси A позволяет выполнить вращение от 0° до 180° и обработку профиля с 3 сторон без необходимости его перемещения. Благодаря системе смазки, настройку которой можно осуществить из программного обеспечения, шпиндель может работать как с определенными типами прессованной стали, так и алюминиевыми профилями. Двойной бак системы смазки позволяет работать как в режиме минимальной подачи масла, так и в режиме распыления масляной эмульсии.Интерфейс оператора

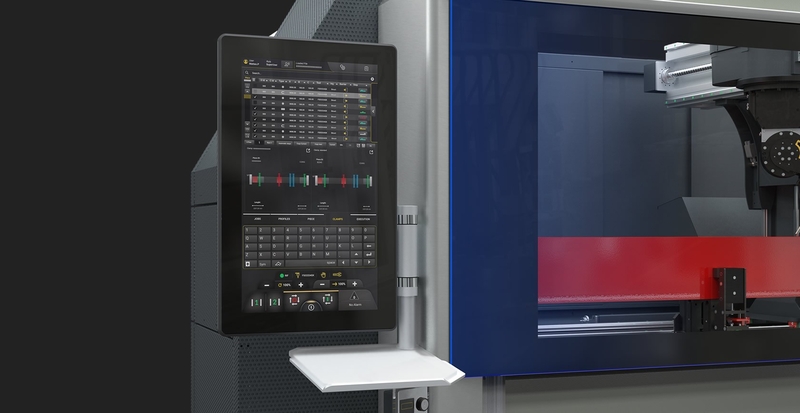

Новая конструкция пульта управления с подвесным интерфейсом позволяет оператору следить за экраном из любого места благодаря возможности вращения монитора по вертикальной оси. Интерфейс оператора оснащен сенсорным экраном с диагональю 24" в формате 16:9 и оборудован USB-портами для соединения с ПК и ЧПУ. Кроме того, он оснащен клавиатурой и мышью. Есть возможность подключения устройства считывания штрих-кодов и дистанционного пульта. На передней панели станка имеется USB-порт для обмена данными.Магазин инструментов

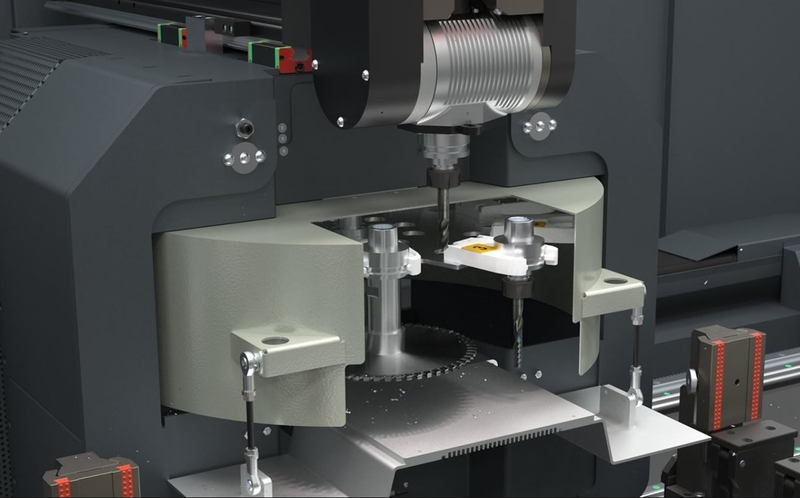

Инструментальный магазин встроен в ось X и располагается в нижней части за шпинделем, что позволяет существенно снизить время смены инструмента. Эта особенность особенно полезна при обработке передней и задней части профиля, поскольку устраняет необходимость перемещения к инструментальному магазину, который перемещается вместе с электрошпинделем при смене положения. В инструментальном магазине может располагаться до 10 державок с соответствующими инструментами, конфигурируемыми на усмотрение оператора. С помощью датчика контролируется правильное положение инструментальных конусов.Маятниковый режим
Новаторская конструкция станка позволяет до минимума сократить время простоя станка во время загрузки и выгрузки обрабатываемых деталей. Станок позволяет выполнять загрузку и обработку заготовок различных видов и размеров, используя две рабочие зоны. Благодаря такому решению, станок особо пригоден для использования в мастерских по изготовлению переплетов и выполнению небольших заказов, требующих обработки мелких партий отличающихся деталей.| Модель | 4-осевой обрабатывающий центр Comet X6/X6HP (НОВИНКА 2020) |
|---|---|
| Производитель | / EMMEGI |
| ОСЬ Х (продольная) (мм) | 7 700 |
| ОСЬ Y (поперечная) (мм) | 420 |
| ОСЬ Z (вертикальная) (мм) | 430 |
| ОСЬ А (вращение шпинделя) | 0 ÷ 180° |
| ОСЬ H (устройство позиционирования зажимов в правой части) (мм) | 3 300 |
| ОСЬ P (устройство позиционирования зажимов в левой части) (мм) | 3 300 |
| Максимальная мощность в режиме S1 (кВт) | 7 |
| Максимальная скорость (обороты/мин) | 16 500 |
| Инструментальный конус | HSK - 50F |
| Автоматическая сцепка державки | ● |
| Охлаждение с теплообменником | ● |
| Электрошпиндель с энкодером для жесткого нарезания резьбы | ○ |
| Максимальное количество инструментов в магазине | 10 |
| Количество угловых элементов, устанавливаемых в магазин | 1 |
| Максимальный размер дисковой фрезы, загружаемой в магазин (мм) | Ø = 180 |
| Режим обработки нескольких заготовок | ● |
| Динамический маятниковый режим работы | ● |
| Обработка крупногабаритных профилей, длиной до удвоенной максимальной номинальной длины по оси X | ○ |
| Многоступенчатая обработка, до 5 шагов | ● |
| Автоматическое многоступенчатое управление обработкой | ○ |
| Обработка нескольких заготовок по оси Y | ○ |
| Вращение заготовки для обработки с 4-х сторон | ○ |
| Механический компенсатор | M8 |
| Жесткое нарезание (опция) | M10 |
| Стандартное количество зажимов | 8 |
| Максимальное количество зажимов | 12 |
| Автоматическое позиционирование зажимов, используя оси H и P | ● |
| Интегральная защитная кабина станка | ● |
| Многослойное защитное стекло | ● |
| Боковые убирающиеся туннели | ● |
