5-осевой обрабатывающий центр Comet R6/R6HP / EMMEGI

5-осевой автоматический обрабатывающий центр с ЧПУ, предназначенный для обработки профилей и заготовок из алюминия, ПВХ, различных легких сплавов и стали.

В станке имеется два режима работы: одна рабочая зона для профилей длиной до 7 м или две независимые рабочие зоны в маятниковом режиме.

Модель HP машины оснащена двумя дополнительными осями для позиционирования зажимов и контрольных упоров, которые обеспечивают одновременное размещение зажимов во время работы в маятниковом режиме.

Четвертая и пятая оси позволяют бесступенчато вращать электрический шпиндель посредством ЧПУ в диапазоне от –15° до 90° относительно горизонтальной оси и от 0° до 720° относительно вертикальной оси, осуществляя обработку верхней поверхности и всех боковых поверхностей профиля.

Оборудован инструментальным магазином на 12 мест, на каретке оси Х, может содержать также дисковую фрезу.

Кроме того, центр оснащен подвижным рабочим столом, который облегчает операции по загрузке/выгрузке изделий и значительно увеличивает обрабатываемый участок.

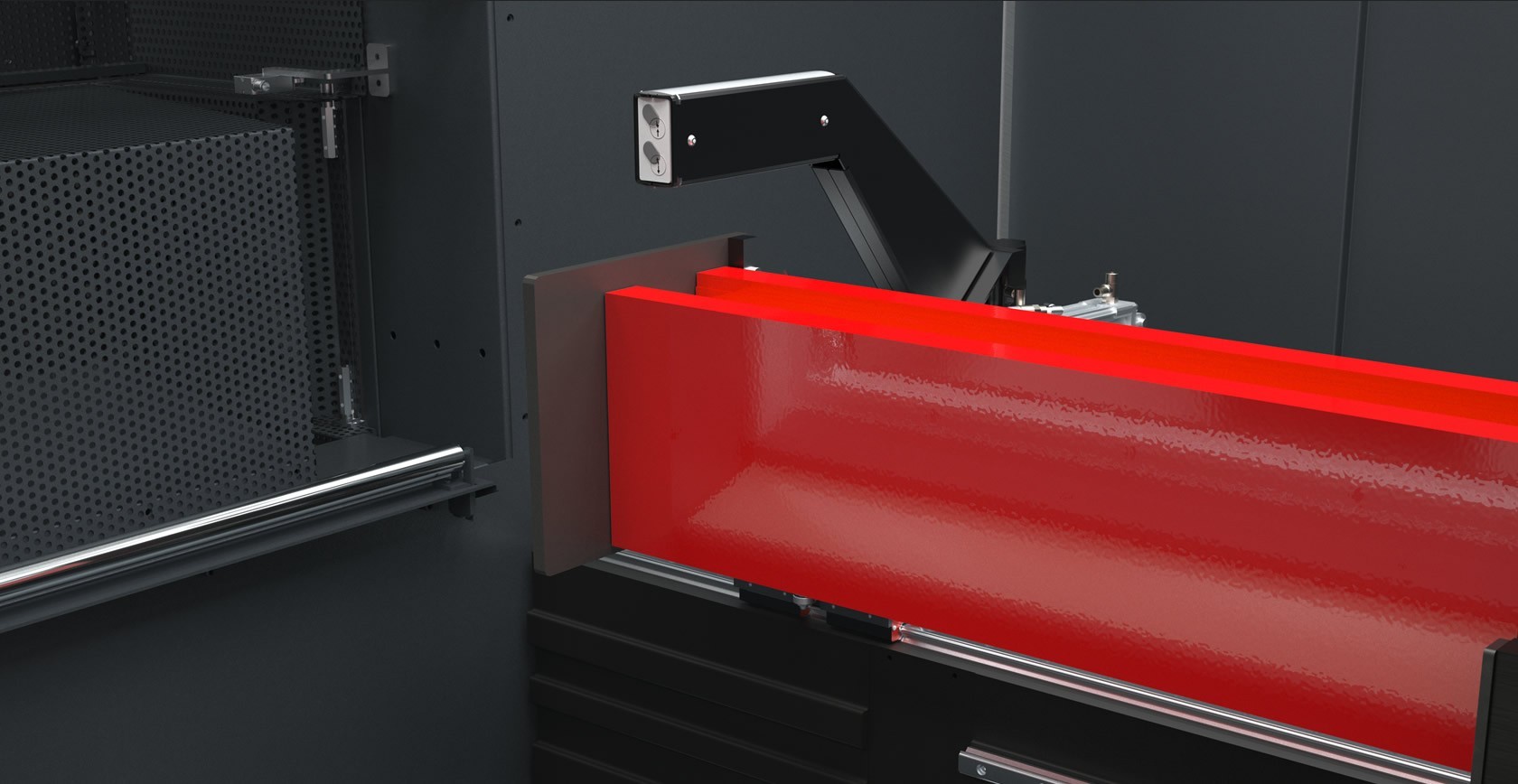

Устройство позиционирования зажимов

Позиционирование зажимов выполняется двумя осями под управлением ЧПУ, параллельными оси X, со встроенными контрольными упорами. Это решение позволяет расположить упоры по всей длине станка для обработки в режиме нескольких заготовок, по одной заготовке в каждой паре зажимов. Позиционирование зажимов осуществляется независимо от рабочего состояния оси X, обеспечивая обработку в динамичном маятниковом режиме с одновременным размещением зажимов.

Электрический шпиндель

Шпиндель мощностью 8,5 кВт (режим S1), предназначен для выполнения особо сложных промышленных обработок. По заказу, в целях повышения рабочих характеристик, возможна установка электрошпинделя мощностью 10,5 кВт с энкодером для жесткого нарезания резьбы. Вращение электрошпинделя вдоль осей B и C позволяет обрабатывать профиль с 5 сторон, не перемещая его. Благодаря системе смазки, настройку которой можно осуществить из программного обеспечения, шпиндель может работать как с определенными типами прессованной стали, так и алюминиевыми профилями. Двойной бак системы смазки позволяет работать как в режиме минимальной подачи масла, так и в режиме распыления

Интерфейс оператора

Новая конструкция пульта управления с подвесным интерфейсом позволяет оператору следить за экраном из любого места благодаря возможности вращения монитора по вертикальной оси. Интерфейс оператора оснащен сенсорным экраном с диагональю 24" в формате 16:9 и оборудован USB-портами для соединения с ПК и ЧПУ. Кроме того, он оснащен клавиатурой и мышью. Есть возможность подключения устройства считывания штрих-кодов и дистанционного пульта. На передней панели станка имеется USB-порт

Магазин инструментов

Инструментальный магазин встроен в ось X и располагается в нижней части за шпинделем, что позволяет существенно снизить время смены инструмента. Эта особенность особенно полезна при обработке передней и задней части профиля, поскольку устраняет необходимость перемещения к инструментальному магазину, который перемещается вместе с электрошпинделем при смене положения. В инструментальном магазине может располагаться до 12 державок с соответствующими инструментами, конфигурируемыми на усмотрение оператора. Каждое гнездо державки оснащено датчиком, который контролирует правильное расположение инструментального конуса.

Маятниковый режим

Новаторская конструкция станка позволяет до минимума сократить время простоя станка во время загрузки и выгрузки обрабатываемых деталей. Станок позволяет выполнять загрузку и обработку заготовок различных видов и размеров, используя две рабочие зоны. Благодаря такому решению, станок особо пригоден для использования в мастерских по изготовлению переплетов и выполнению небольших заказов, требующих обработки мелких партий отличающихся деталей.

Модель	5-осевой обрабатывающий центр Comet R6/R6HP
Производитель	/ EMMEGI
ОСЬ Х (продольная) (мм)	7 500
ОСЬ Y (поперечная) (мм)	1 000
ОСЬ Z (вертикальная) (мм)	450
ОСЬ B (вращение шпинделя)	– 15° ÷ 90°
ОСЬ C (вращение относительно вертикальной оси электрошпинделя)	-360° ÷ 360°
ОСЬ H (устройство позиционирования зажимов в правой части) (мм)	3 300
ОСЬ P (устройство позиционирования зажимов в левой части) (мм)	3 300
Максимальная мощность в режиме S1 (кВт)	8,5
Максимальная скорость (обороты/мин)	10
Инструментальный конус	HSK - 63F
Автоматическая сцепка державки	●
Охлаждение с теплообменником	●
Электрошпиндель, управляемый по 5 осям с возможностью одновременной интерполяции	●
Электрошпиндель с энкодером для жесткого нарезания резьбы	○
Максимальное количество инструментов в магазине	12
Максимальный размер дисковой фрезы, загружаемой в магазин (мм)	Ø = 250
Режим обработки нескольких заготовок	●
Динамический маятниковый режим работы	●
Обработка крупногабаритных профилей, длиной до удвоенной максимальной номинальной длины по оси X	○
Многоступенчатая обработка, до 5 шагов ● Автоматическое многоступенчатое управление	●
Автоматическое многоступенчатое управление обработкой	○
Обработка нескольких заготовок по оси Y	○
Вращение заготовки для обработки с 4-х сторон	○
Механическим метчиков	M8
Жесткое нарезание (опция)	M10
Стандартное количество зажимов	8
Максимальное количество зажимов	12
Автоматическое позиционирование зажимов, используя оси H и P	●
Максимальное количество зажимов в каждой зоне	6
