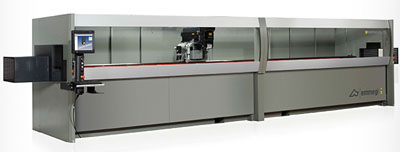

4 осевой обрабатывающий центр Phantomatic X6 / EMMEGI
4 осевой автоматический обрабатывающий центр, предназначенный для обработки профилей и заготовок из алюминия, ПВХ, сплавов лёгких металлов и стали до 2 мм. Данный станок работает в режиме обработки одной заготовки и нескольких заготовок с рабочей зоной длиной до 7,7 м. Модели PHANTOMATIC X6 и PHANTOMATIC X6 HP позволяют работать в динамичном маятниковом режиме независимо в двух зонах. Версия PHANTOMATIC X6 HP, с 2 независимыми осями, позволяет работать в динамическом режиме выполняя расположение прижимов независимо от работы шпинделя. Оборудован магазином на 8 мест, встроенным в каретку оси Х, может иметь 2 угловые обрабатывающие головы, дисковую фрезу, для обработки 5 поверхностей заготовки. 4 автоматическая ось, позволят электрошпинделю бесступенчато вращаться 0° до 180° для выполнения обработок по всему контуру профиля. Также имеется выдвижной рабочий стол, облегчающий загрузку/выгрузку заготовок, и существенно увеличивающий поверхность обработок.
Прижимы:
В зависимости от размера заготовки и выполняемой работы, с высокой точностью определяется позиционирование каждого прижима. Автоматическое позиционирование включает захват и смещение прижимов с помощью каретки. Операция выполняется с максимальной скоростью и точностью, что снижает простои и опасность аварий. Также это позволяет обслуживать станок неопытным и неквалифицированным оператором.
Электрический шпиндель:

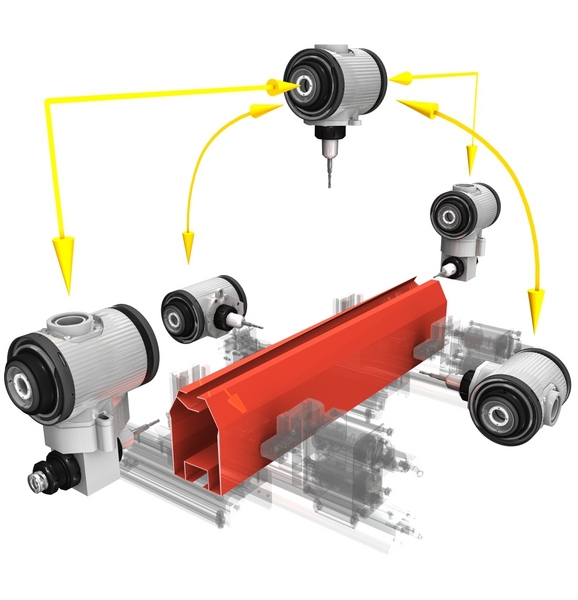

7 кВт электрошпиндель (режим S1), предназначен для выполнения особо сложных обработок. Бесступенчатое движение электрошпинделя вдоль оси A позволяет выполнять вращение от 0° до 180°, и обработку профилей с 3 сторон без ручного перехвата. Благодаря системе смазки шпиндель может работать как с алюминием так и со сталью. Двойной бак системы смазки позволяет работать в режиме минимального такта (смазочное масло) или в режиме смазки туманом (масляная эмульсия).
Магазин инструментов:
Инструментальный магазин встроен в шпиндель и расположен под ним, он перемещается вместе со шпинделем Это позволяет существенно снизить время смены инструмента. Данная функция особенно полезна для операций обработки передних и задних частей профиля, исключая передвижения к инструментальному магазину. Инструментальный магазин вмещает до 8 инструментов. С помощью датчика контролируется правильное положение инструментов в магазине.
Управление:

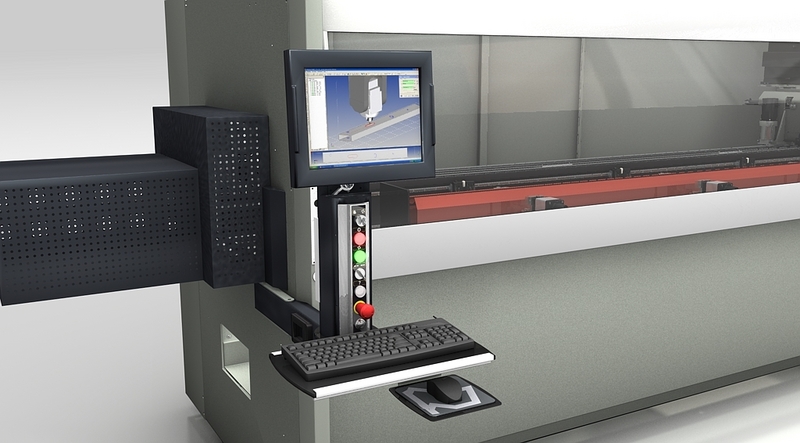

Благодаря выносному пульту оператор может наблюдать вблизи за рабочим процессом и одновременно за монитором из любого положения, так как монитор вращается вертикально и горизонтально. Сенсорный 15" экран, оборудован USB портами, для удобной передачи информации, кроме панели управления имеется мышка и клавиатура. Есть возможность подключения к устройству считывания штрих-кодов и дистанционному пульту.
Пневматические контрупоры:
В обрабатывающем центре предусмотрены упоры, служащие для идентификации размеров обработок; Выдвижные автоматические упоры приводятся в движение пневматическим цилиндром. Во время обработки поверхностей упоры опускаются вниз чтобы не мешать шпинделю. Преимущество двух упоров, в возможности загрузки нескольких профилей, для обработки в маятниковом режиме одновременно нескольких деталей.
Модель | 4 осевой обрабатывающий центр Phantomatic X6 |
---|
Производитель | / EMMEGI |
Максимально допустимая мощность при S1 (кВт) | 7 |
Максимальные обороты (об/мин) | 16 500 |
Стандарт крепления патрона | HSK-50F |
Максимальное количество прямых инструментов в магазине | 8 |
Максимальное количество Т-образных голов, загружаемых в магазин | 1 |
Макс. размер дисковой фрезы, в магазине (мм) | Ø = 180 |
Режим обработки в двух зонах (PHANTOMATIC X6) | + |
Динамический режим работы (PHANTOMATIC X6) | + |
Пневматические контрупоры | 2 |
Стандартное количество зажимов | 6 |
Максимальное количество зажимов | 12 |
Автоматическое позиционирование зажимов с помощью оси X | + |
Комплексная кабина защиты рабочей области | + |
