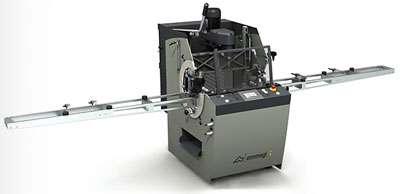

Компактный 2-осевой обрабатывающий центр Nanomatic 384 S / EMMEGI
Управление рабочим циклом осуществляется посредством интуитивной понятной программы, которая направляет действия оператора с помощью команд, выводимых на сенсорный экран. USB-разъем обеспечивает удобное подключение к ПК. Поворотный с 4 сторон, рабочий стол позволяет повысить скорость и точность выполнения обработок. Устройство шпинделя позволяет использовать фрезы меньшей длины, ограничивая до минимума сквозную обработку профиля, которая связана с вибрациями и шумом. Быстрая смена патрона ISO 30. Защитное устройство с пневматическим опусканием в рабочую зону.
Вращение заготовки:
С помощью управления разблокировкой, расположенной на панели управления, поворотный стол с вращательным движением перемещается вручную и блокируется с помощью пневматических прижимов в 4 фиксированных положениях, для обработок с 4 сторон профиля.

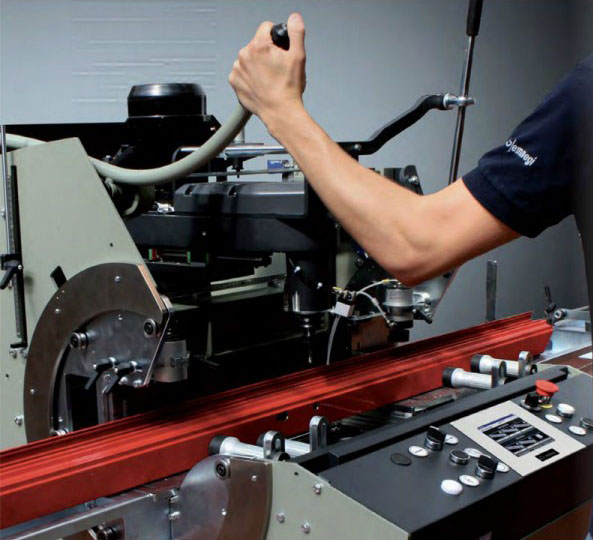

Рычаг управления:
Рычаг вручную позволяет выполнять вертикальное перемещение фрезы. На нем находится кнопка запуска двигателя. Электрошпиндель оснащен держателем инструмента с быстрым соединением ISO 30; на боковых сторонах машины находятся 4 магазина для инструментов.
Прижимы:
Станок оснащен пневматической парой горизонтальных и вертикальных зажимов с устройством низкого давления, которые могут регулироваться вручную и обеспечивать правильную блокировку профиля в станине.
Упоры и рольганги:
Расположенные справа и слева рольганги-рукава обеспечивают опору для профилей большой длины. Кроме того, система упоров слева и справа, регулируемая вручную, служит для правильного позиционирования заготовки в зоне обработки. Контрольное положение упоров для детали указывается каждый раз на дисплее.
Числовое управление:
Интерфейс с сенсорным экраном 5,7" заменяет шаблон и позволяет определить выполняемые фрезеровки и их расположение на детали, указывая положение для необходимого упора. Команды для оператора показаны посредством сигналов и сообщений на дисплее. Перемещения шпинделя по осям X и Y - автоматические. Опускание шпинделя и вращение стола - вручную. Данный станок оснащен USB-разъемом для более простой передачи данных.
Модель | Компактный 2-осевой обрабатывающий центр Nanomatic 384 S |
---|
Производитель | / EMMEGI |
Двигатель с инвертором (кВт) | 1,1 |
Скорость инструмента (об/мин) | 1.000 ÷ 10.000 |
Макс. длина инструмента (мм) | 95 |
Горизонтальные зажимы с двойным прижимом и устройством низкого давления | 2 |
Вертикальные зажимы с устройством низкого давления | 2 |
Крепление инструмента с захватом макс (мм) | Ø = 10 |
Макс. длина инструмента (мм) | 95 |
Система смазки: смазочный туман с масляной эмульсией | + |
Операционная система Windows CE | + |
ПО для выполнения стандартных рисунков макро | + |
Цветной ЖК-дисплей 5,7’’ с сенсорным экраном | + |
