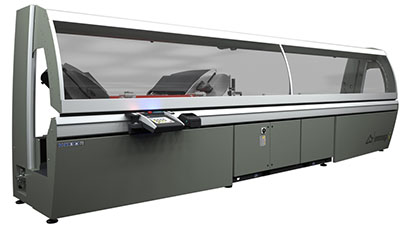

Отрезной станок с двумя шпиндельными головами Precision RS/RS-HS / EMMEGI
5-ти осевая двухголовочная отрезная пила для алюминия, ПВХ и легких сплавов, с автоматическое движение подвижной головки и электронное управление всеми углами от 22 ° 30 '(внутреннее) до 45 ° (внешний) с разрешением 280 положений на градус.
Пильные диски 600 мм имеют два разных режима подачи. Стандартная подача оптимизирует график резки в вертикальном направлении для режущего профили высотой более 450 мм. Радиальный режим, защищенный одним из закрывающих кожухов установленным на данном станке, использует очень широкий ход резки, который превосходит вертикальный основной поверхности и обеспечивает достаточные рабочие размеры в горизонтальном направлении. Это решение позволяет разрезать 45 ° профилей шириной до 240 мм. Подача диска управляется двумя осями NC для обеспечения оптимальной настройки скорости выхода и хода дисков.
Перемещения голов осуществляются по магнитным направляющим.
Автоматическая кабина рабочей зоны, дизайн контролера, свободный передний доступ к электрощитку - лишь некоторые характеристики новейшей модели, которая также включая безопасность и эргономию.
Автоматическая 5-осевая пила PRECISION RS оснащена высокоточными сервоприводами, которые осуществляют наклоны агрегатов и подачу дисков во время реза. Для позиционирования используются магнитные направляющие, благодаря чему не требуется выполнять операции по референцированию осей. Компьютер позволяет управлять любыми операциями, включая длину выпуска диска, используя передовой Touchscreen дисплей.

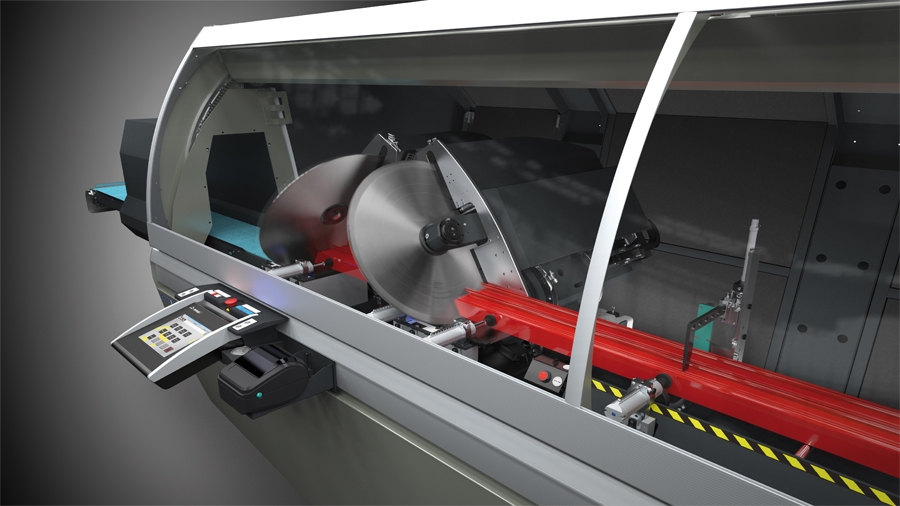

Станок в конфигурации HS обладает более высокой скоростью оси X и всеми необходимыми защитными устройствами для автоматических резов, исключая вмешательство оператора.

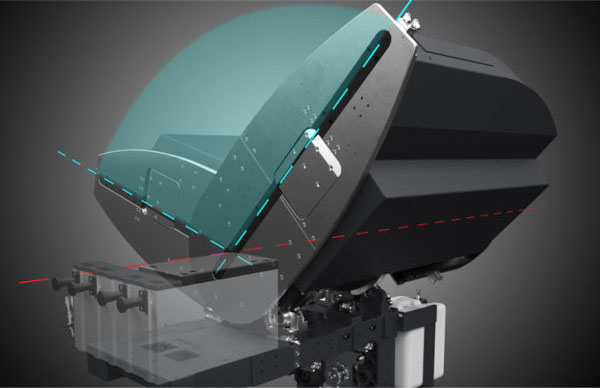

Виртуальная ось наклона отрезного блока
Наклон каждой головы до 22 ° 30 'внутрь осуществляется посредством двух круговых направляющих, расположенных на четырех парах стальных колес. Данное решение (запатентованное) позволяет уменьшить габариты в зоне реза в пользу позиционирования и блокировки профиля, а также обеспечивает повышенную жесткость по сравнению с традиционными системами. Позиционирование посредством абсолютной магнитной полосы устраняет необходимость в контрольной установке осей и связанное с этим время цикла.Радиальный рез
Специальный механизм и регулировки позволяют увеличивать фронтальный ход фрезы и выходить штоку диска за пределы переднего стола, значительно увеличивая горизонтальный размер диаграммы реза. Запатентованный компанией Emmegi радиальный рез обеспечивает раскрой профилей больших размеров или одновременный раскрой нескольких профилей.Зажим профиля

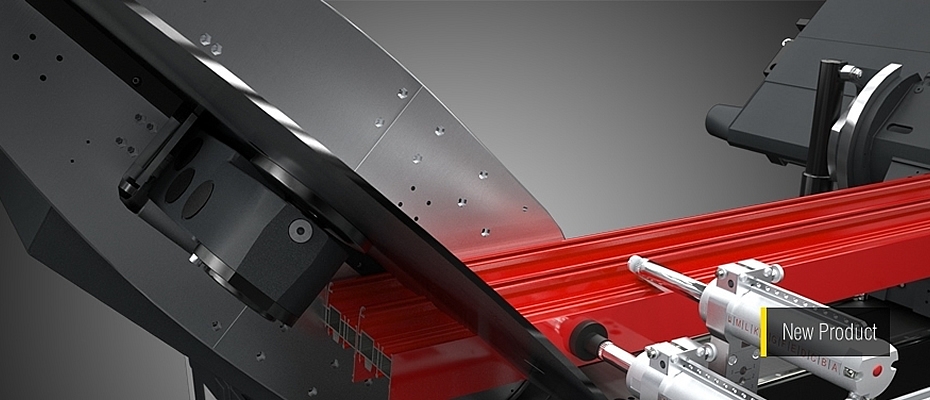

Местные автоматические защитные устройства головок, выполненные из поликарбоната, устойчивого к царапинам, приводятся в действие пневматическим цилиндром с противосдавливающим механизмом, компенсирующим пневматическую нагрузку с фазе закрытия. Они установлены сбоку на систему скольжения в целях предохранения наилучшим образом оператора при выполнении любой операции резки.Контроль
Инновационная и эргономичная панель управления оснащена сенсорным экраном диагональю 10,4” и настроенным на индивидуальные потребности ПО на основе Microsoft Windows® со множеством функций, специально разработанных для данного станка. Посредством создания списков резов происходит оптимизация рабочего цикла, с последующим уменьшением брака и сокращением времени на загрузку-разгрузку деталей.HS – High Speed режим
Станок Precision может оснащаться рольгангом на подвижной головке для стандартной загрузки и разгрузки либо рольгангом на неподвижной головке для загрузки с левой стороны. Упор с пневматическим управлением на подвижной головке облегчает позиционирование профиля в этом режиме загрузки.| Модель | Отрезной станок с двумя шпиндельными головами Precision RS/RS-HS |
|---|---|
| Производитель | / EMMEGI |
| Автоматическое управление оси X | + |
| Скорость позиционирования оси X, стандартно | 25 м/мин |
| Скорость позиционирования оси X, версия HS | 35 м/мин |
| Скорость позиционирования оси X, версия HS (опция) | 50 м/мин |
| Определение расположения подвижной головы с помощью системы измерения с абсолютной магнитной полосой | + |
| Определение угла наклона подвижной головки с помощью системы измерения с абсолютной магнитной полосой | + |
| Электронный контроль промежуточных углов наклона (сервопривод) | + |
| Макс. внутренний угол наклона | 22°30’ |
| Макс. внешний угол наклона | 45° |
| Функция глубокого радиального реза для моделей | 5м и 6м |
| Стандартный минимальный рез 2мя головами под 90° | 395мм |
| Минимальная длина реза с доп. программой 2мя головами под 90° | 285мм |
| Минимальная длина реза с доп. программой 2мя головами под 45° наружу | 450мм |
| Максимальная ширина профиля при стандартном резе | 167мм |
| Максимальная высота профиля при радиальном резе под 90° | 215мм |
| Максимальная высота профиля при радиальном резе под 45° (внешний наклон) | 90мм |
| Максимальная высота профиля при радиальном резе под 45° (внутренний наклон) | 150м |
| Максимальная ширина профиля при радиальном резе | 240мм |
| Диаметр пильных дисков | 600мм |
| Мощность двигателя | 4,5кВт |
| Регулируемая частота вращения | + |
